PRODUCT & TECHNOLOGY
切 断
高精度の切断を実現する大型レーザー切断機。50mm厚までの切断を高速度で実現するプラズマ切断機、大量受注に即応するガス切断機、鋭利な切り口を生み出すシャーリングマシンなどをとり揃えて、多様なニーズにお応えいたします。
様々な形状の切断で起こり得る熱歪みによる形状変化を切断プログラム作成時から未然に防ぎ、切断中も微妙な音の変化に細心の注意を払うなど品質保持に努めております。
また、全長12mの厚板から約30cm四方の小さな材料まで一枚一枚を番号で管理することにより、トレーサビリティに対応しています。
私達はお客様にご満足いただくよう社員一人ひとりが製品づくりに思いを込めています。

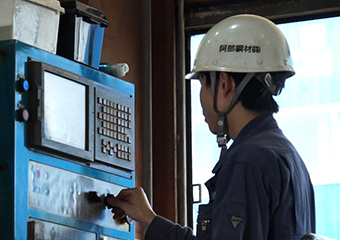

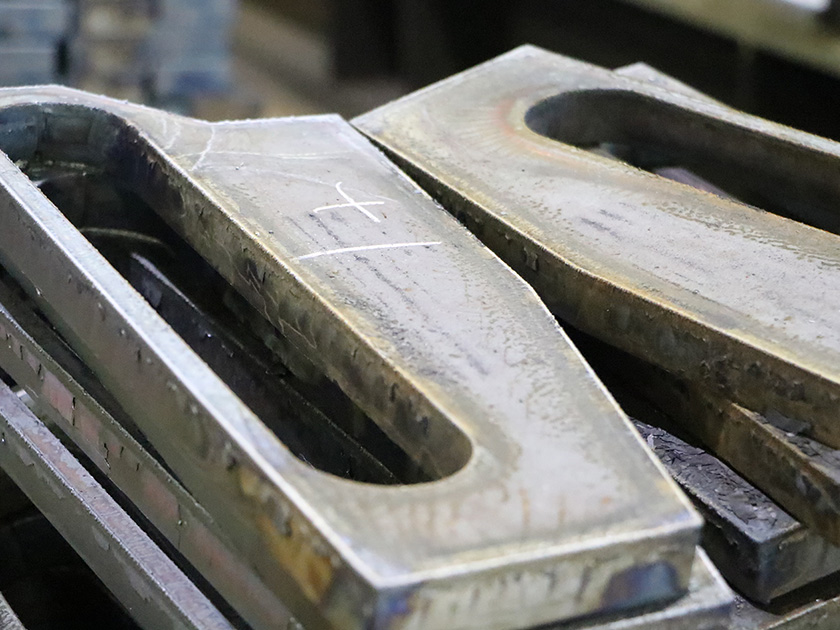

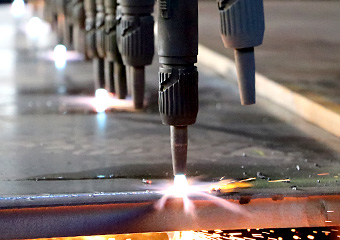

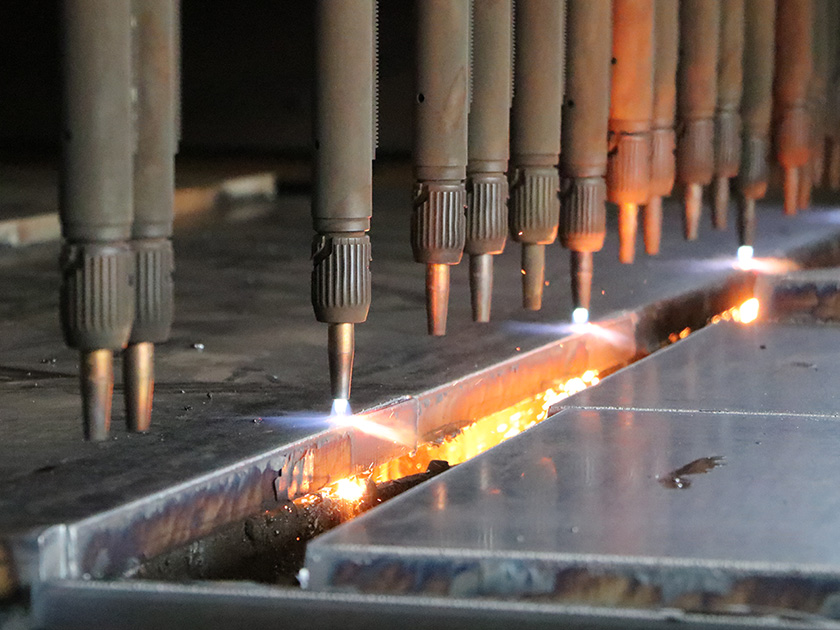

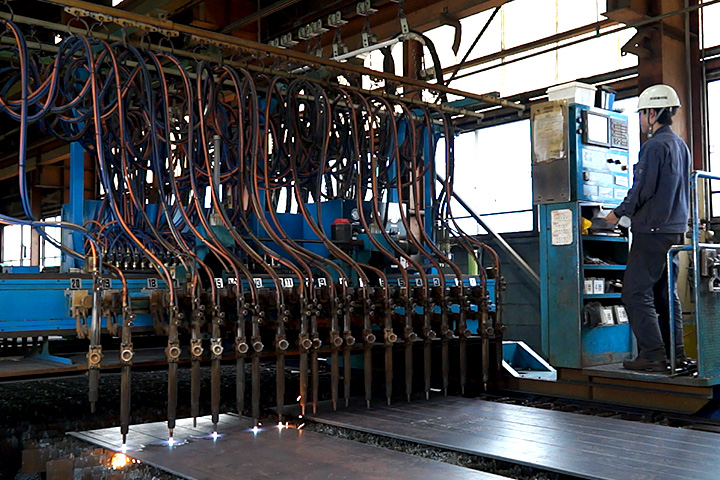

NCガス切断機
NC制御技術によって稼働するガス切断機で、20本の火口を有し同部材を同時に切断が可能です。
-
切断能力
切断可能範囲 ＝ 2500mm x 24000mm
-

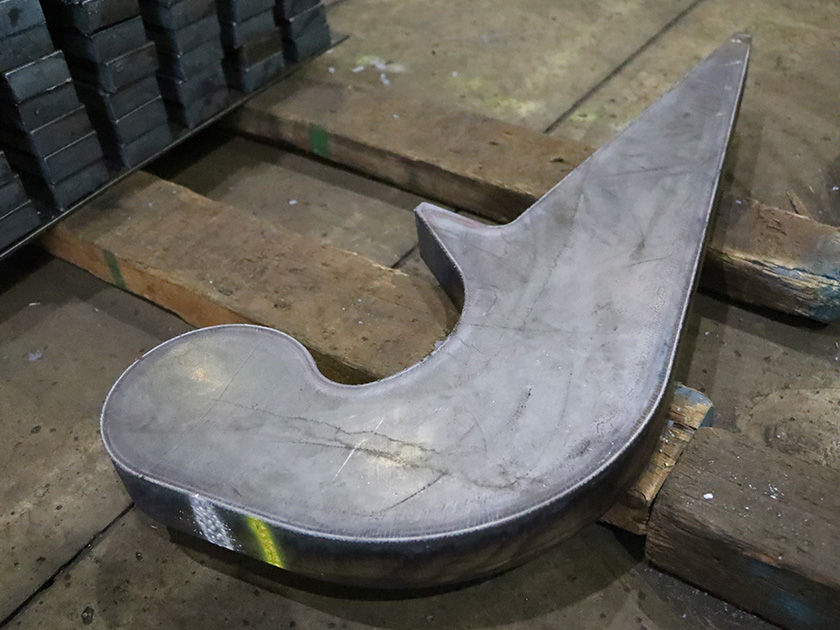

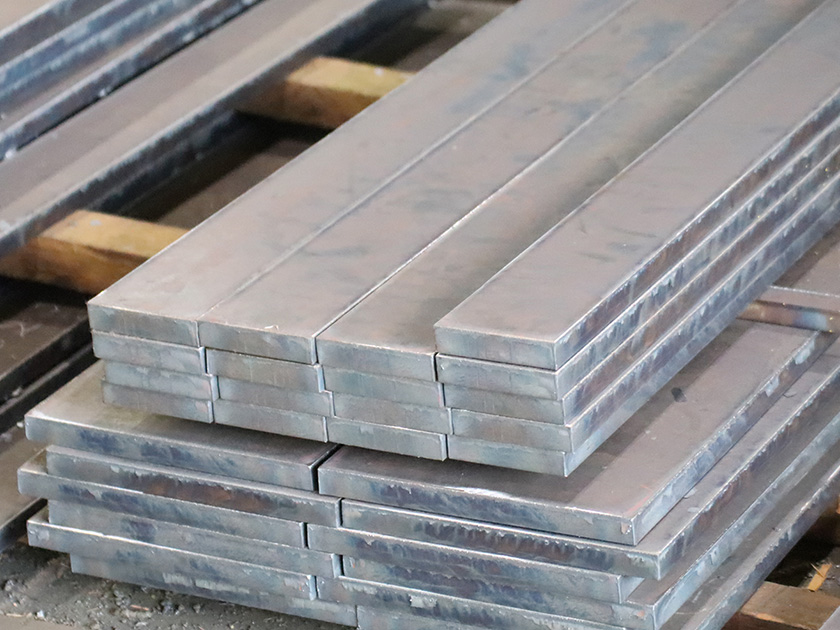

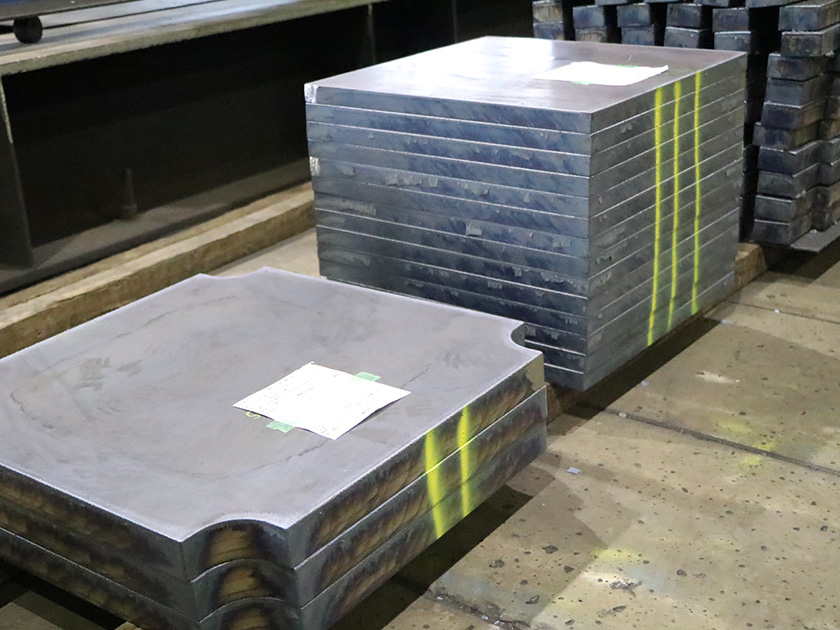

主な加工品
造船用部材、土木製品用部材、橋梁用部材、産業機械用部材
画像をクリックすると拡大表示されます

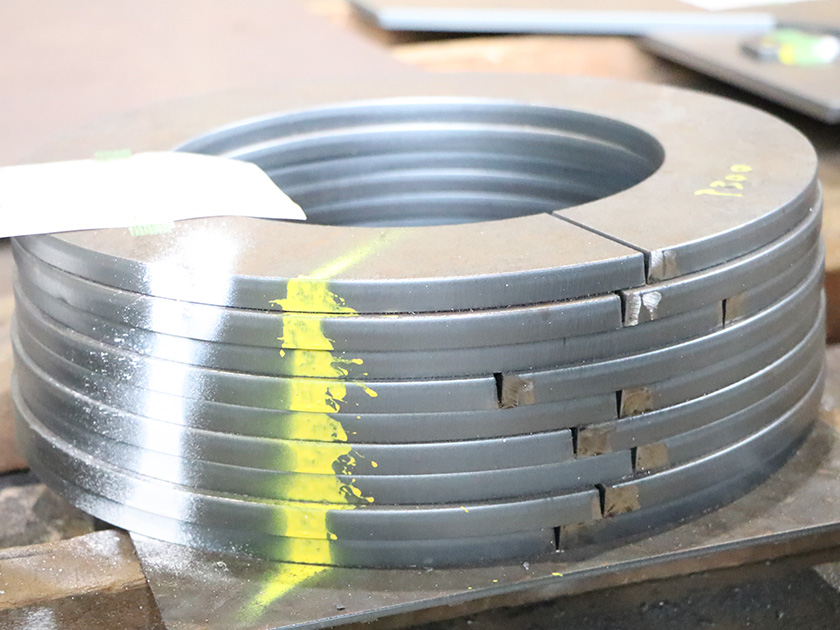

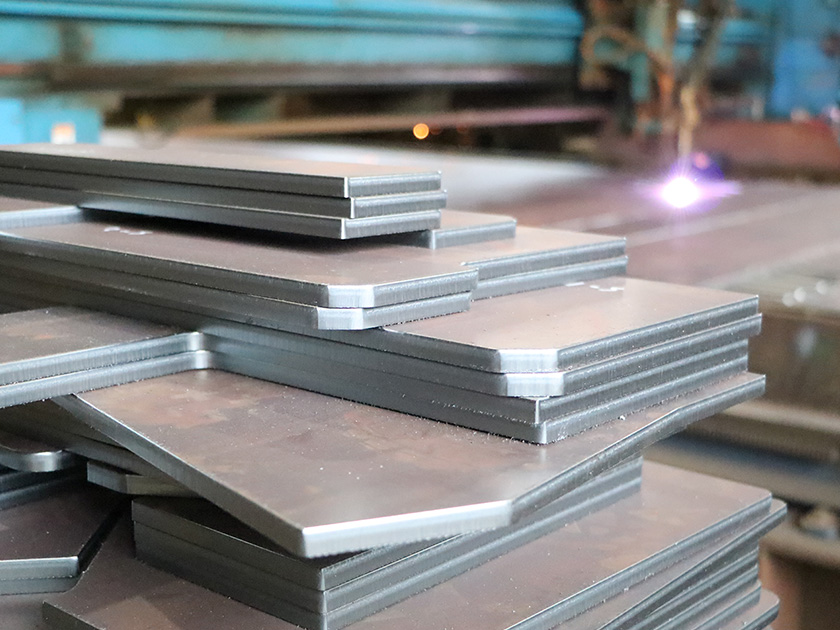

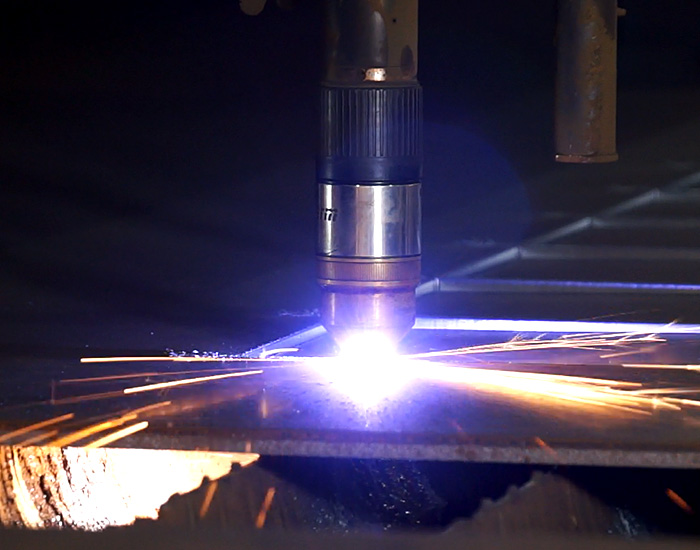

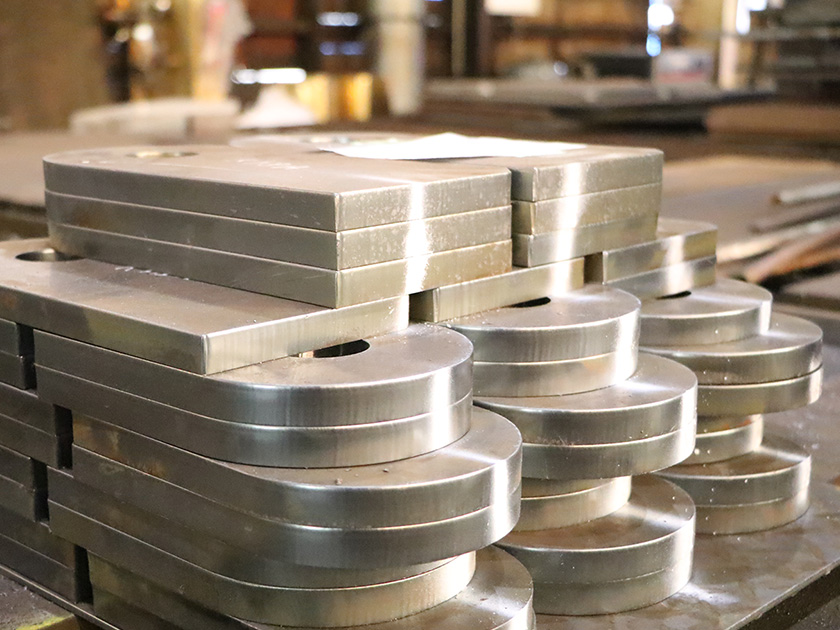

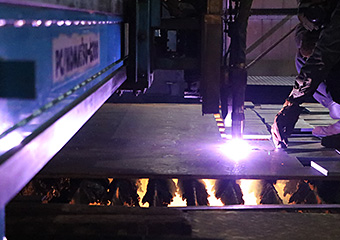

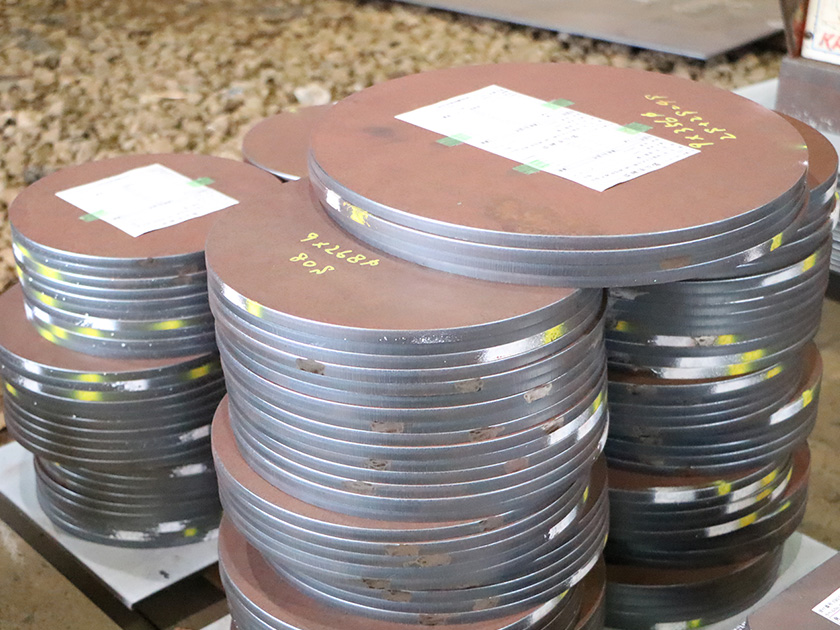

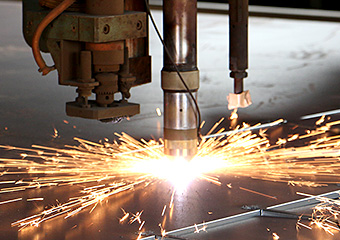

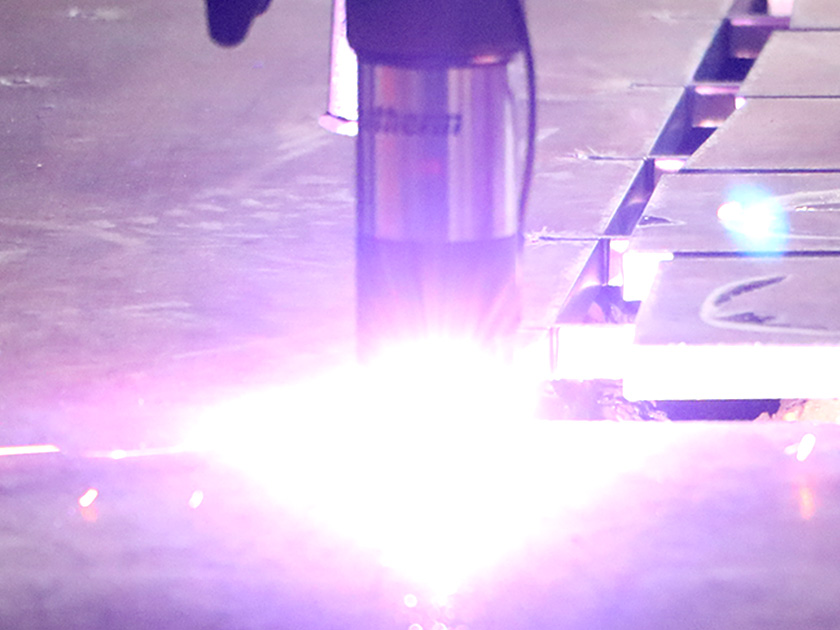

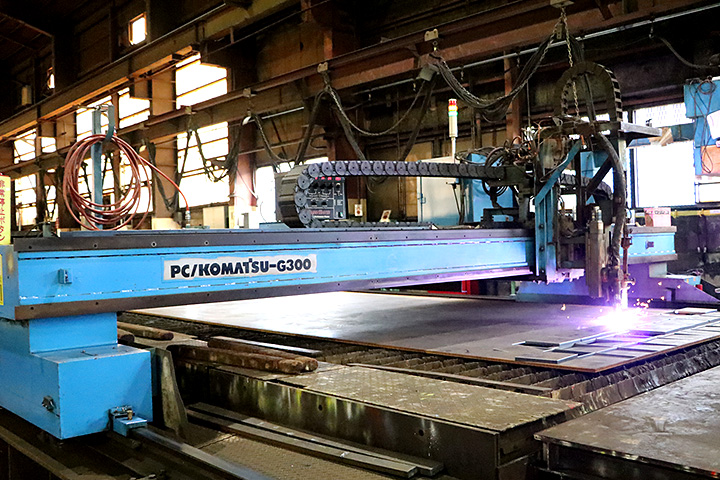

NCプラズマ切断機
プラズマ切断機は、プラズマ化したアーク放電による電気エネルギーを利用して行う切断法です。
-
切断能力
最大厚 ＝ 50mm最大スピード ＝ 4000mm／分切断可能範囲 ＝ 3600mm x 13000mm最小穴径 ＝ 15Φ（板厚4.5～12mm・130A）
画像をクリックすると拡大表示されます

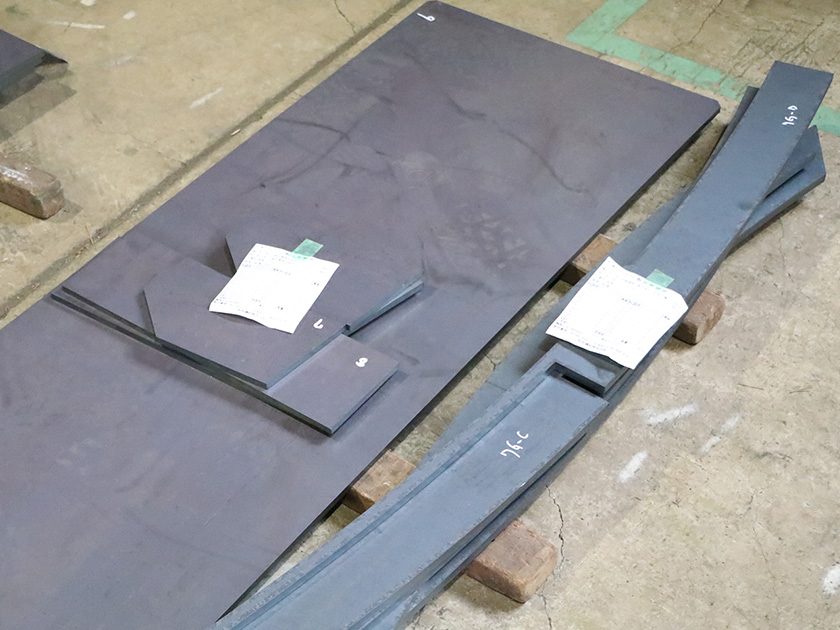

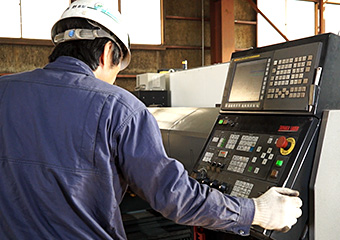

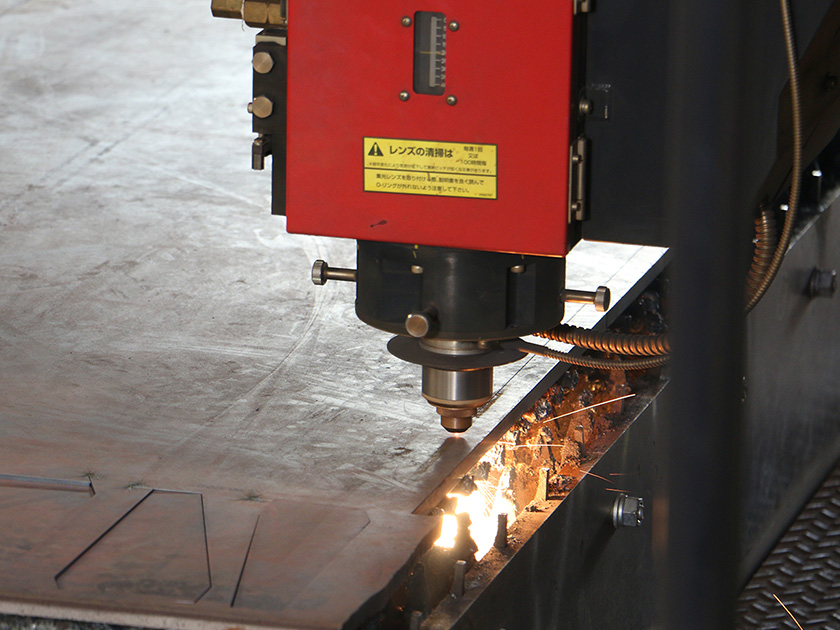

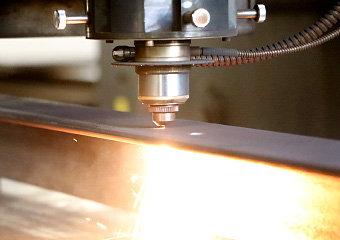

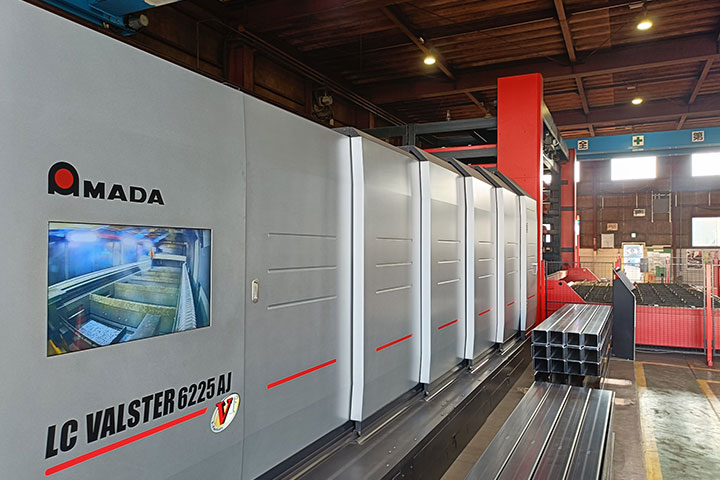

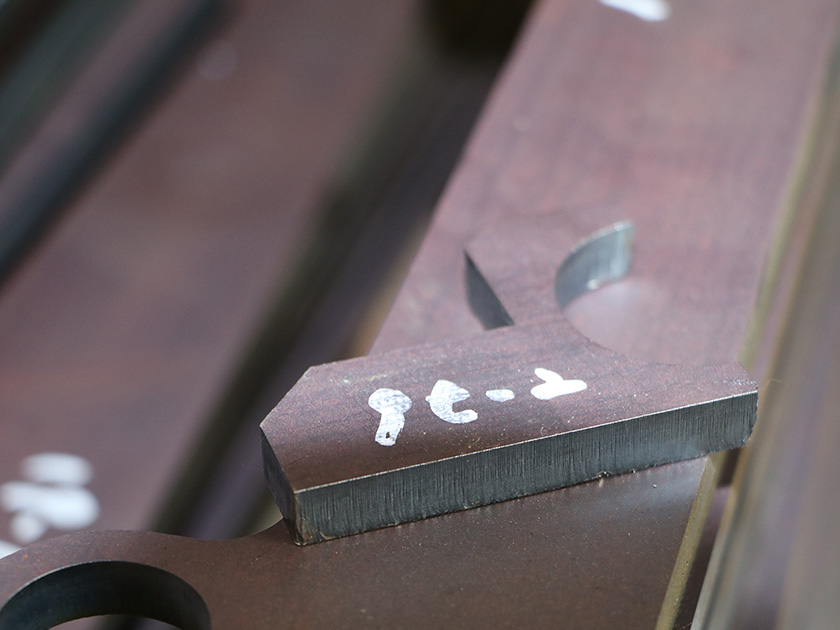

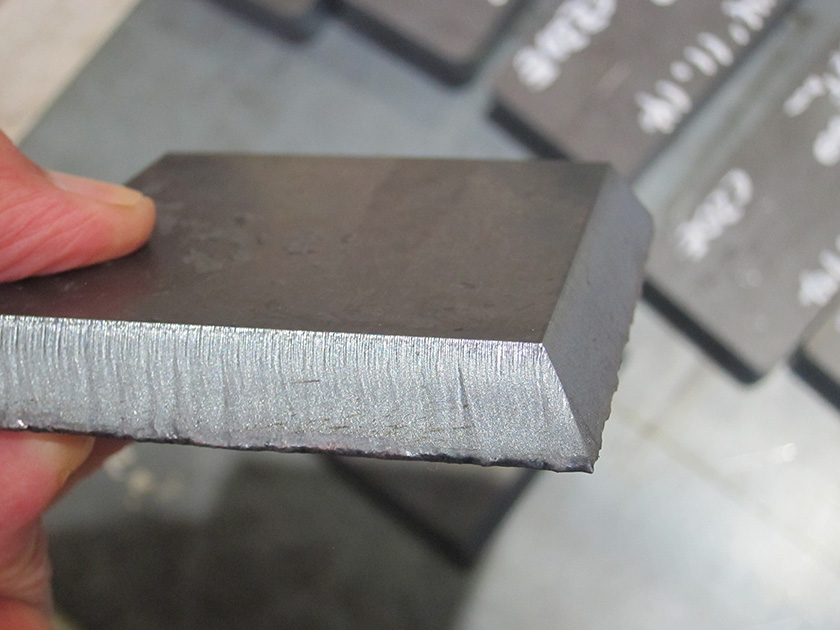

レーザー切断機
レーザー光の熱エネルギーで材料を溶解し、アシストガスで溶解物を吹き飛ばす切断法です。
-
切断能力
最大板厚 ＝ 19mm（軟鋼）、10mm（ステンレス）最大スピード ＝ 4000mm／分切断可能範囲 ＝ 2800mm × 20000mm最小穴径 ＝ 6φ（板厚6mm）
画像をクリックすると拡大表示されます
シヤリング切断機
シャーリング切断は、はさみやギロチンと同じ原理を使った「剪断」による加工法です。
具体的には、上刃と下刃の間に対象を挿し込み、強力な剪断力で対象を切断します。
当社では熟練の技術者が切断を行っています。
鋼材の切断としては、最も古くからある切断法の1つであるため、コンピュータによる切断データの入力ができません。
そのため、切断するには原板上に正確に罫書きする技術が必要となります。
-
切断能力
最大厚 ＝ 13mm最大切断幅 ＝ 1250mm最大厚 ＝ 6mm最大切断幅 ＝ 2500mm

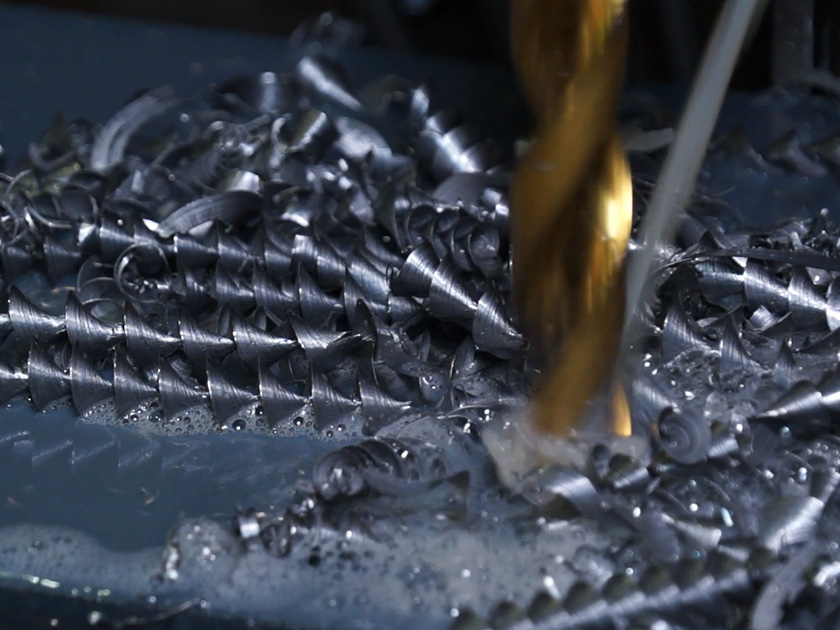

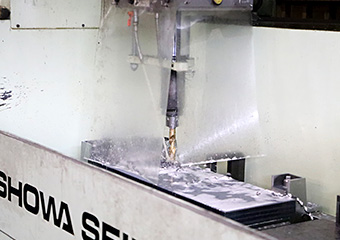

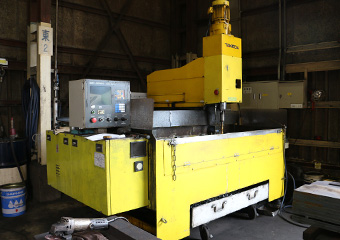

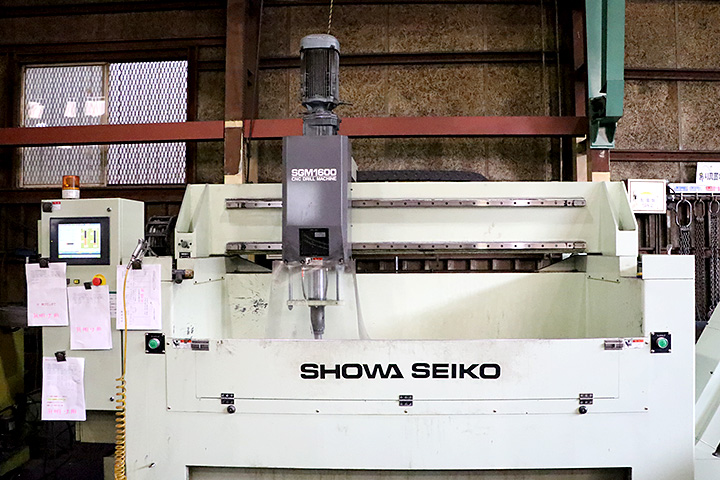

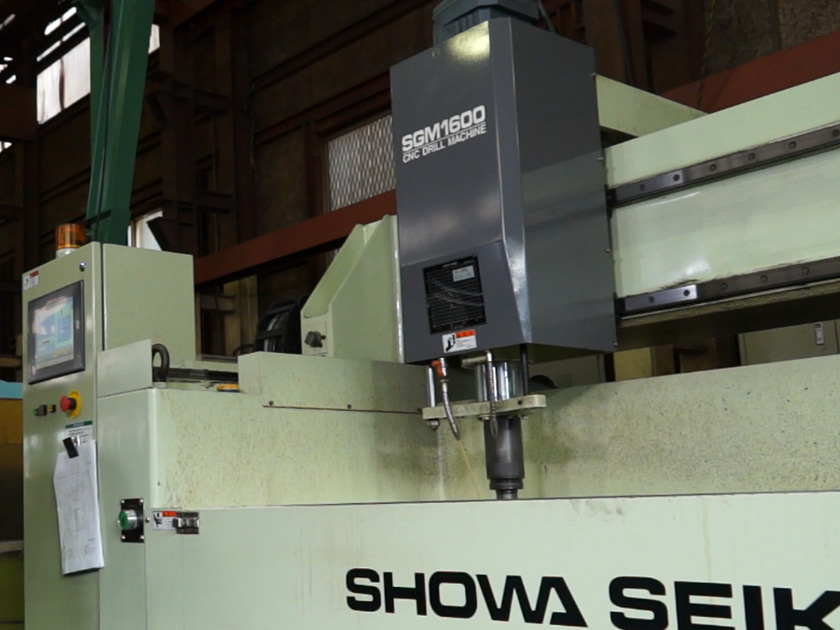

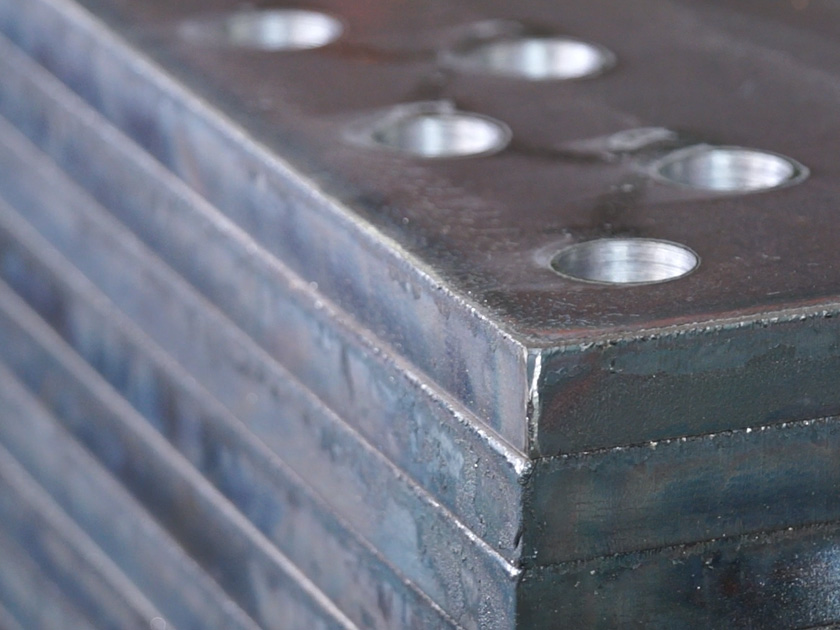

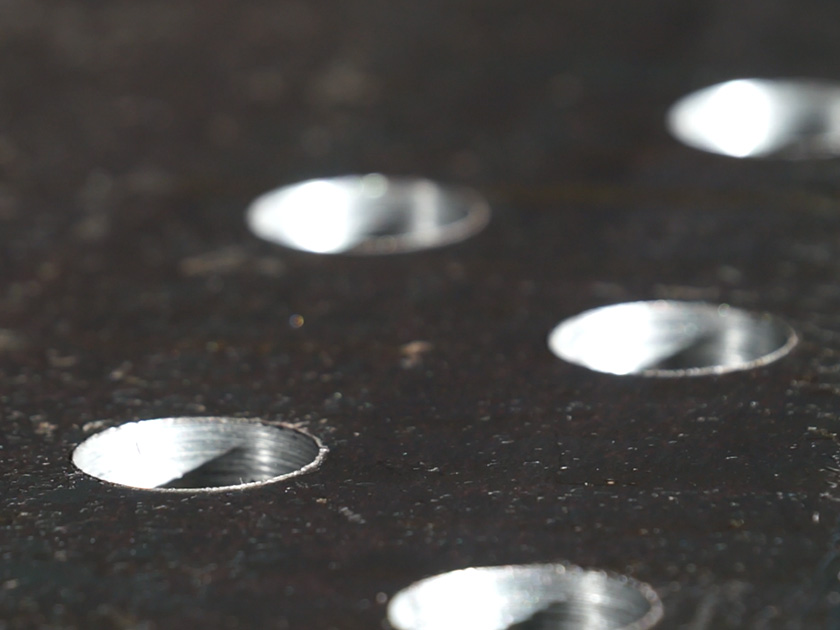

孔あけ加工機

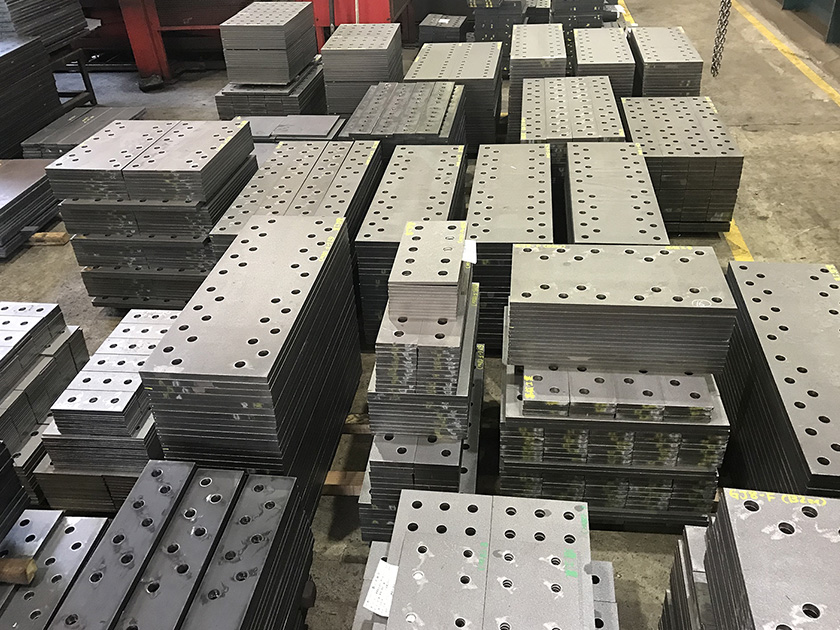

スプライス加工を主に行っております。
-
切断能力
最大板厚 ＝ 88mm孔径 ＝ 14.5φ～40φ孔あけ可能範囲 ＝ 500mm x 1550mm
画像をクリックすると拡大表示されます
